產品概述

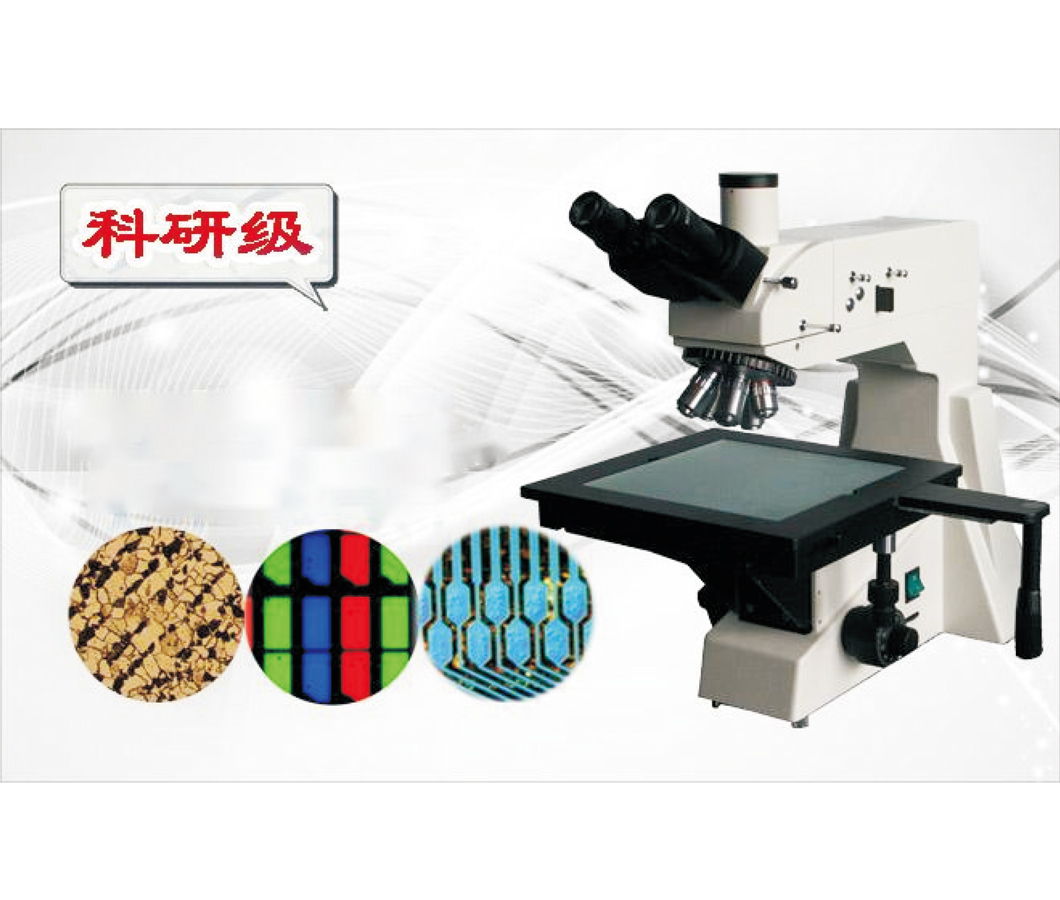

科研級三目正置金相顯微鏡LH-71S配有大范圍移動的載物臺、柯拉落射照明系統、長距平場物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，可實現偏光觀察。適用于薄片試樣的金相、礦相、巖相、晶體等結構分析和鑒別，電子芯片的檢查或用于觀察材料表面特性，如:劃痕、裂紋、噴涂的均勻性等及紡織纖維、化學顆粒的分析研究。是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器?？偡糯蟊稊?shù): 50X- -800X。
產品應用
1、分析金屬、礦相內部結構組織。
2、電子廠PCB板、芯片檢驗。
3、觀察材料表面的某些特性，如:劃痕、裂紋、噴涂的均勻性。
詳細參數
序號 | 名稱 | 技術參數 |
01 | 平場目鏡 | 大視野WF10X(φ18mm) |
02 | 長距平場物鏡 | PLL5X/0.12、10X/0. 25、20X/0. 40、40X/0. 60、80X/0. 80 |
03 | 總放大倍數 | 50X-800X |
04 | 觀察頭 | 三目鏡，傾斜30"，(內置檢偏振片，可進行切換) |
05 | 轉換器 | 五孔(外向式滾珠內定位) |
06 | 粗微調焦機構 | 粗微動同軸調焦，微動格值0.7μm，粗動松緊可調，帶鎖緊和限位裝置 |
07 | 載物臺 | 三層機械移動式尺寸：250mm×230mm，移動范圍：154mm×154mm |
08 | 光瞳距離 | 53-75mm |
09 | 落射照明系統 | 6V 20W鹵素?zé)?，亮度可調 |
帶視場光欄、孔徑光欄、起偏振片， (黃,藍,綠)濾色片和磨砂玻璃 |
10 | 儀器重量 | 凈重：11.0公斤 毛重：12.5公斤 |
11 | 儀器尺寸 | 儀器尺寸：42×45×45(cm) 包裝尺 寸：45×50×50(cm) |
